1-178128-4｜TE Connectivity Dynamic 3000シリーズ 4極リセプタクルハウジング

1-178128-4は、TE Connectivityが提供するDynamic 3000シリーズ（Dynamic D-3200）の4極リセプタクルハウジングです。

5.08mmピッチの電線対基板接続に対応し、電源回路と信号回路の両方に使用できます。4極を1列にまとめたコンパクトな構成と、確実な嵌合をサポートする保持機構が特徴です。また、ハウジングにはUL 94V-0の難燃性グレードに適合した材料が使用され、使用温度範囲は-55～+105℃。

産業機器や制御装置など、信頼性が求められる配線用途にも採用しやすい設計となっています。





1-178128-4の基本仕様



1-178128-4はハウジング単体の製品です。

実際に配線する際には適合するリセプタクルコンタクトなどが別途必要になるため、購入時にはTE Connectivityが案内する適合部品も確認しておくことをおすすめします。



1-178128-4の注目ポイント

4極・1列のシンプルな構成

1-178128-4は、4極を1列に配置したリセプタクルハウジングです。

複数の電源線や信号線をひとつのコネクタにまとめられるため、機器内部の配線を整理しやすく、着脱を伴う配線にも利用できます。



5.08mmピッチを採用

端子間のピッチは5.08mm（0.2インチ）です。

Dynamic 3000シリーズの対応部品と組み合わせることで、産業機器や制御装置などの電線対基板接続を構成できます。



電源・信号の両方に対応

TE Connectivityでは、1-178128-4の回路用途を「Power & Signal」としています。

信号レベルの接続だけでなく、電源を扱う配線にも利用できるため、幅広い回路構成に対応しやすい製品です。



圧着方式で配線できる

電線への結線には圧着方式を採用しています。適合するコンタクトと圧着工具を使用することで、はんだ付けを必要とせずにハーネスを製作できます。

量産時の配線作業を標準化しやすいこともメリットです。



嵌合保持機構を搭載

1-178128-4は嵌合保持機構を備えた設計です。ラッチタイプで、対応する相手側コネクタとの確実な接続をサポートします。

振動やケーブルへの負荷などによる意図しない抜けを抑えたい用途にも適しています。



Dynamic 3000シリーズの豊富な関連部品を利用できる

1-178128-4はTE ConnectivityのDynamic 3000シリーズに属しています。

適合製品や工具、製品図面、3D CADデータなども提供されており、対応コンタクトや工具を含めたコネクタシステムとして設計しやすい点も特徴です。



1-178128-4の購入前の確認ポイント

1-178128-4を購入する際は、極数やピッチだけでなく、キー形状、適合コンタクト、相手側コネクタ、電線サイズまで確認することが重要です。

Dynamic 3000シリーズには外観や基本仕様が近い製品が多いため、型番末尾まで確認して選定しましょう。



極数と配線構成

1-178128-4は4極・1列構成のリセプタクルハウジングです。必要な電源線・信号線の本数が4極で足りるか確認しましょう。

Dynamic 3000シリーズには2極の1-178128-2、3極の1-178128-3、6極の1-178128-6なども用意されているため、回路構成に合わせて選択できます。



5.08mmピッチに対応しているか

1-178128-4は5.08mmピッチのDynamic D-3200用ハウジングです。

既存製品の交換や設計変更で使用する場合は、相手側コネクタのピッチや嵌合条件が一致していることを確認してください。Dynamic D-3200の同形状製品も5.08mmピッチで設計されています。



キー形状を確認する

特に注意したいのがキー（誤嵌合防止）形状です。1-178128-4はXキーで、同じ4極でも2-178128-4はYキーとなっています。

極数やピッチが同じでもキーが異なると適切に嵌合できないため、「4極だから使える」と判断せず、相手側コネクタのキー仕様まで確認しましょう。



適合するコンタクトか

1-178128-4はハウジング単体なので、配線にはDynamic 3000シリーズの適合リセプタクルコンタクトが別途必要です。

Dynamic 3000用コンタクトには金めっき・すずめっきなどの種類があり、対応する電線サイズも製品によって異なります。実際の採用時は、使用する電線に対応したコンタクト型番を確認してください。



使用する電線サイズを確認する

Dynamic 3000シリーズのコンタクトは複数の電線サイズに対応しています。例えばTEのDynamic 3000用コンタクトには20～16AWG（0.5～1.42mm²）に対応する製品があります。

ハウジングだけで判断せず、電線サイズ→適合コンタクト→ハウジングの組み合わせで確認することが重要です。



使用温度環境を確認する

Dynamic D-3200の同系統ハウジングは-55～+105℃の使用温度範囲が示されています。

産業設備など温度変化が大きい環境で使用する場合は、実際の使用環境が仕様範囲内であることを確認しましょう。



1-178128-4の類似製品

1-178128-4の類似製品を探す場合は、同じTE ConnectivityのDynamic 3000シリーズ（D-3200）から、極数やキー形状が異なる製品を比較すると選定しやすくなります。



1-178128-3

1-178128-3は、同じDynamic 3000シリーズの3極リセプタクルハウジングです。

1-178128-4と同様に、5.08mmピッチ、1列、圧着方式、電線対基板接続を採用しています。必要な配線数が4極ではなく3極の場合に比較できる製品です。UL 94V-0にも対応しています。



1-178128-6

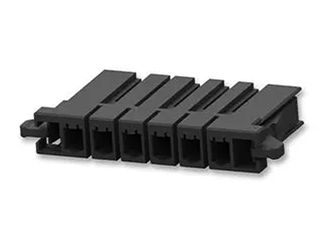

1-178128-6は、同シリーズの6極リセプタクルハウジングです。

5.08mmピッチ、1列、圧着方式などの基本構成は1-178128-4と共通していますが、6極のため、より多くの電源線や信号線を1つのコネクタにまとめたい場合に適しています。



2-178128-4

2-178128-4は、1-178128-4と同じ4極・5.08mmピッチ・1列のDynamic 3000シリーズ製品です。大きな違いはキー形状で、TEでは2-178128-4をYキー仕様として掲載しています。

極数などが同じでもキー形状が異なるため、1-178128-4からそのまま置き換えられるとは限りません。誤嵌合防止のためにも、相手側コネクタのキー仕様を確認して選定する必要があります。



類似製品の比較

いずれもDynamic 3000シリーズのリセプタクルハウジングですが、極数やキー形状が異なるため、完全互換品という意味での「類似製品」ではありません。



類似製品を選ぶ際のポイント

類似製品を比較する際は、特に極数、5.08mmピッチ、キー形状、適合コンタクト、相手側コネクタ、対応電線サイズ、使用温度範囲を確認しましょう。

既存の1-178128-4を置き換える場合は、外観や極数が同じという理由だけで選定せず、相手側との嵌合可否までTEの製品図面や適合製品情報で確認することが重要です。TEも設計時には製品図面を使用するよう案内しています。
